搪玻璃鋼板是制造搪玻璃反應釜的主要材料，其性能的好壞直接影響搪玻璃反應釜的質量和使用壽命。一些發達國家對搪玻璃鋼板已有系統研究，并制定了相應的材料標準。我國是搪玻璃反應釜的生產大國，用于制造各種搪玻璃反應釜所消耗的鋼材總量已很過15萬t，但由于制造搪玻璃反應釜材料基本用Q235B及20g等鋼種替代，致使搪玻璃反應釜生產存在能耗大、產品質量不穩定以及使用壽命短等缺點，削弱了產品的市場競爭力，制約了我國搪玻璃反應釜制造業的發展。
為滿足搪玻璃反應釜制造需求，本文根據搪玻璃反應釜專用鋼板的特性，通過工業試制（成分及工藝設計），并結合組織與性能分析，確定了生產搪玻璃反應釜用鋼的工藝制度，為搪玻璃反應釜專用鋼板的規模生產奠定了基礎。
1成分及工藝設計
1.1成分設計

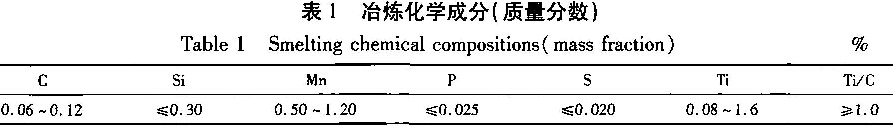

根據搪玻璃專用鋼板的強度指標要求、搪瓷性能、沖壓加工性能及焊接性能要求，確定了試驗鋼的冶煉成分，見表1所示。
由于搪玻璃反應釜的特殊生產過程，在制品上無法保留組織強化、細晶強化等的作用效果，所以強度方面主要需要依靠C、Mn等元素的固溶強化來保障。過高含量的C會導致搪瓷氣泡缺陷發生，影響搪瓷質量。所以對碳含量范圍做了嚴格的限定，同時通過控制Mn含量，來補償固溶強化的幅度。
搪瓷性能包括抗鱗爆性能，抗氣孔性能以及密著性能。對于抗鱗爆性能，選擇了Ti作為氫陷阱的主要形成元素，規定了Ti/C≥l。同時控制Ti含量在合適的水平，避免Ti元素過高對連鑄坯造成的質量缺陷，以保證鋼板的表面質量。搪瓷氣孔缺陷的發生取決于鋼材表面的C在搪燒過程中與釉層內的氧的反應。已有的研究表明，C含量控制在0.12%以下，可以避免氣孔缺陷的發生。鋼中加入1：1以上比例的Ti，可以使部分C以TiC的形式被固定，這部分被固定的C不易被氧化，這將進一步降低氣孔缺陷的發生率。鋼中Si、Al等元素在搪燒過程中會先行生成氧化物膜，阻礙密著層的生成，因此對這些元素的含量進行了限定。
1.2工藝設計
搪玻璃鋼板的工藝流程為：鐵水預處理一轉爐冶煉-爐外精煉-連鑄-板坯加熱-軋制-矯直一剪切一熱處理一檢查入庫。
采用鐵水預處理進行深脫硫、轉爐頂底復合吹煉、鋼水RH真空處理等爐外精煉工藝。精煉脫氣后加入鈦鐵進行合金化處理。鋼水經過喂SiCa線處理并充分鎮靜后，連鑄成板坯，連鑄坯厚度為230mm。為保證連鑄坯質量，中間包鋼水采用低過熱度，全程保護澆鑄。在中厚板生產線采用兩階段控制軋制。階段軋制溫度≥1050℃，中間坯厚度為成品板的2.5倍以上；第二階段軋制終軋溫度≥900℃，累計變形率≥50010，鋼板厚度規格為8—40mm。熱軋后經過在線矯直、切尺后，進行正火處理，以保障鋼板質量。
2試驗的材料和方法
試樣取自鞍鋼厚板廠生產的鋼板，在板寬1/4處取樣。拉伸試樣采用φ10mm橫向標準圓試樣；沖擊試樣為橫向，加工成10mm×10mm×55mm的標準V型缺口試樣。在Olympus光學顯微鏡下進行微觀組織觀察，在TecnaiG2透射電子顯微鏡下進行析出物觀察。利用電爐進行反復搪燒處理，用彎曲法和拉伸法兩種方法測試鋼板與其釉層的密著強度。
3微觀組織與性熊分析
3.1微觀組織

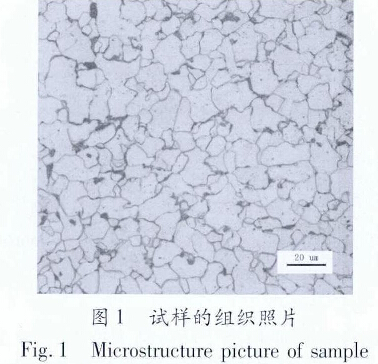

在金相顯微鏡下觀察，正火處理后鋼板的顯微組織為鐵素體+少量珠光體，晶粒度9級，如圖1所示。在透射電鏡下觀察，鐵素體基體上分布有大量的彌散析出的TiC第二相粒子，如圖2所示。

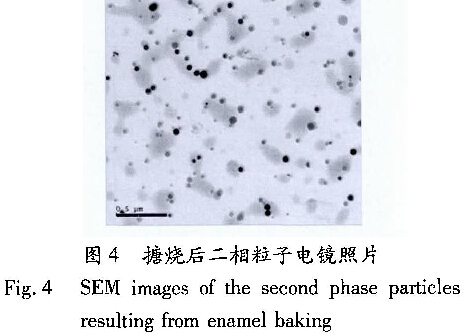

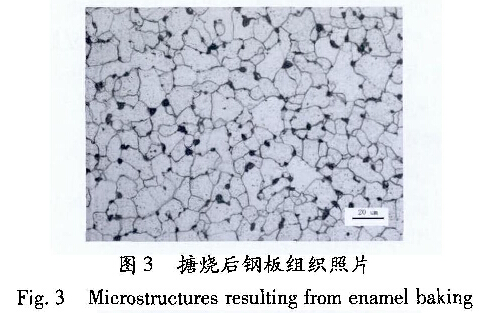

鋼板經反復搪燒處理后的金相組織為鐵素體+少量珠光體，晶粒度仍保持9級，見圖3。由圖4可見，二相粒子TiC析出更充分，分布均勻并趨于球化。鋼板正火處理后，組織更加均勻和細化，TiC粒子析出充分，提高了鋼板的強度和韌性。
3.2力學性能

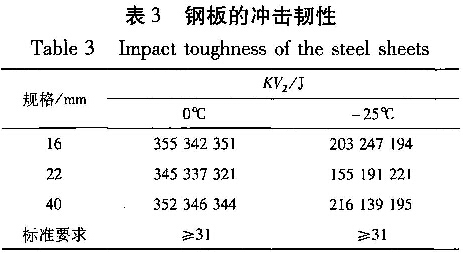

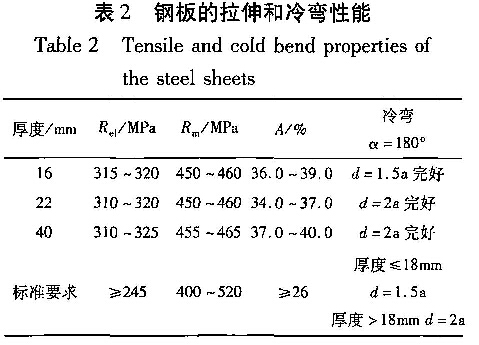

鋼板的拉伸和冷彎性能結果見表2，沖擊韌性見表3。可以看出性能達到指標要求，并且沖擊韌性余量很大。這主要是由于其細小的鐵素體晶粒組織，不易產生應力集中和解理斷裂，促使韌性提高，韌脆轉變溫度下降。
3.3焊接性能

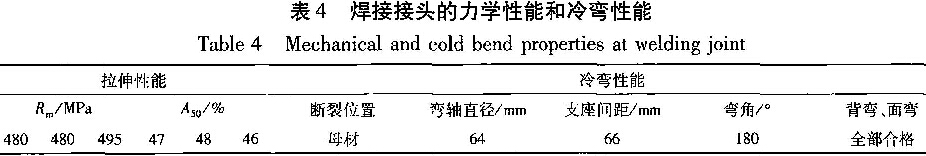

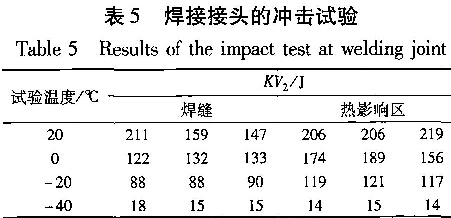

采用埋弧自動焊，焊絲為H08MnA、規格φ3.2mm，焊劑為SJ101。鋼板厚度為16mm，焊接坡口300，按JB4708-2000對焊接接頭進行了拉伸、冷彎試驗和沖擊試驗，見表4、表5。結果表明，鋼板具有良好的焊接性能。
3.4搪燒后鋼板的強度穩定性

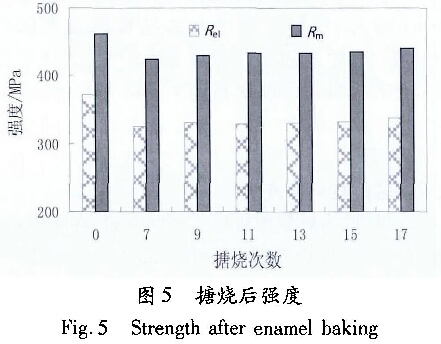

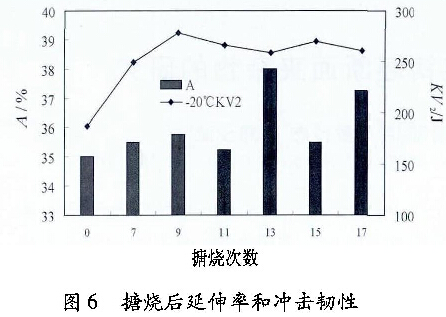

模擬搪燒后的性能見圖5、圖6。從圖中可以看到，鋼板經反復搪燒處理后，屈服強度穩定在300MPa以上，鋼板仍然具有良好的韌性。由于鋼中添加了合金元素Mn、Ti，提高了搪燒后鋼板的強度穩定性
3.5抗鱗爆性能評定
鋼板樣品單面搪玻璃、雙面搪玻璃和全包容搪玻璃后，放置一個月以上，用100倍顯微鏡觀測鱗爆點，試樣表面均未發生鱗爆現象，這說明該鋼板具有優良的抗鱗爆性能。全包容試驗樣品形貌的照片見圖7。
3.6搪玻璃與鋼板搪燒后密著強度試驗

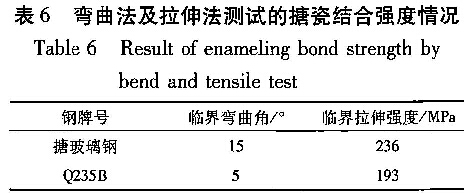

用彎曲法和拉伸法兩種方法測試了研發鋼板與其釉層的密著強度，以判斷密著性。釉層脫落時的樣板臨界彎人角度和臨界張力值的測試結果見表6。表中也列出了Q235B鋼的釉層與其釉層的密著強度，通過對比可知，彎曲時所研發鋼板的釉層發生破壞時的彎人角度較大，且拉伸時其釉層開始破裂的張力臨界點比Q235B的高43MPa，這說明所研發的搪玻璃鋼板具有較高的密著強度。
4結論
(1)試驗鋼中添加合金元素Mn、Ti，提高了搪玻璃鋼板的強度穩定性，對鋼板反復搪燒處理后，其屈服強度穩定在300MPa以上，-25℃時仍具有良好的沖擊韌性。
(2)試驗結果表明，所研發鋼板的釉層發生破壞時的彎入角度較大，且拉伸時其釉層開始破裂的張力臨界點比Q235B的高43MPa，鋼板具有較高的密著強度。
(3)試驗結果表明，研發的搪玻璃鋼板成分設計合理，所選的生產工藝可行，組織狀態和力學性能穩定，具有良好的焊接性能以及綜合力學性能，為搪玻璃反應釜的制造提供了一種專用鋼板。
